รายละเอียดสินค้า:
การชำระเงิน:
|
| สี: | สีเทา | ชื่อ: | เครื่องตรวจเอ็กซ์เรย์ |
|---|---|---|---|
| แอปพลิเคชัน: | SMT, EMS,BGA, อิเล็กทรอนิกส์, CSP , LED , Flip Chip , Semiconductor | แรงดันท่อ: | 90KV |
| น้ำหนัก: | 1900กก. | การใช้พลังงาน: | 3.5kw |
| แสงสูง: | อุปกรณ์ตรวจสอบเซมิคอนดักเตอร์ 2D แบบอินไลน์,อุปกรณ์ตรวจสอบเซมิคอนดักเตอร์ LX2000,เครื่องเอ็กซ์เรย์อิเล็กทรอนิกส์ LX2000 |
||

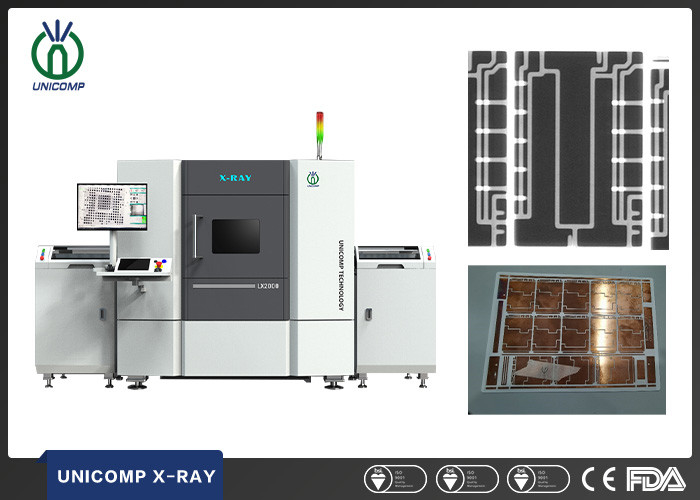

โรงงานจัดหาเครื่องเอ็กซ์เรย์ 2D แบบอินไลน์ไมโครโฟกัสโดยตรงเพื่อตรวจสอบ Electronic Semiconductor IGBT พร้อมการจดจำข้อบกพร่องอัตโนมัติ
พารามิเตอร์ทางเทคนิคและข้อมูลจำเพาะ
| สรุประบบ | |
| รอยเท้า | 2595(ก)×1392(ล)×1992(ส)มม |
| น้ำหนักเครื่อง | 1900 กก. (เอ็กซ์เรย์) / 700 กก. (สายพานลำเลียง) |
| พาวเวอร์ซัพพลาย | AC 110~220V, 50/60Hz |
| ขนาดบรรจุไม้อัด | 180(ก)×170(ล)×190(ส)ซม. (เอ็กซ์เรย์) 150(ก)×105(ล)×120(ส)ซม. (สายพานลำเลียง) |
| น้ำหนักบรรจุ | 2000 กก. (เอ็กซ์เรย์) / 800 กก. (สายพานลำเลียง) |
| การใช้พลังงาน | 3.5 กิโลวัตต์ |
| หลอดเอ็กซ์เรย์ | |
| ประเภทหลอด | ปิดผนึก |
| แม็กซ์พลัง | 8W |
| แรงดันไฟฟ้า | 0~90kV (ปรับได้) |
| ขนาดจุดโฟกัส | 5μm |
| ระบบภาพ | |
| เครื่องตรวจจับ | เครื่องตรวจจับจอแบน (FPD) |
| ขนาดพิกเซล | 85μm |
| พื้นที่การตรวจจับที่มีประสิทธิภาพ | 130*130mm |
| อัตราเฟรม | 20fps |
| พิกเซลเมทริกซ์ | 1536*1536 |
| กำลังขยายระบบ | 200X |
| ซอฟต์แวร์ | |
| วัดอัตโนมัติ | การตรวจสอบและวิเคราะห์อัตโนมัติสำหรับส่วนประกอบ Ok & NG |
| โหมด CNC | การตรวจสอบโปรแกรม CNC ใช้งานง่ายและเป็นมิตรกับผู้ใช้ |
| ทำใหม่ | รองรับ Rework Database Management System |
| การเชื่อมต่อข้อมูล | รองรับระบบ MES/ERP/SPC |
| การนำทาง | ระบบกำหนดตำแหน่งเป้าหมายที่สะดวก |
| ระบบควบคุมการเคลื่อนไหว | |
| การควบคุมการเคลื่อนไหว | จอยสติ๊ก ปุ่มกด เมาส์และจอสัมผัส (PLC) |
| ความกว้างของอุโมงค์ที่ปรับได้ | 80~350mm |
| แม็กซ์ตัวอย่างการตรวจสอบ | 400*350mm / 10kg |
| ขั้นต่ำตัวอย่างการตรวจสอบ | 100*80mm |
| ผู้ปลุกปั่น | ระบบอินไลน์อัตโนมัติ |
| พีซีอุตสาหกรรม | |
| เฝ้าสังเกต | จอ LCD FHD ขนาด 22 นิ้ว |
| ระบบปฏิบัติการ | Windows 10 64bit |
| ฮาร์ดดิสก์ | 1TB |
| แกะ | 8GB |
| รุ่นซีพียู | โปรเซสเซอร์ Intel i7 |
| คุณสมบัติอื่นๆ | |
| การประหยัดพลังงาน | X-Ray Auto-off เมื่อเลิกงานเกิน 5 นาที |
| การดำเนินงานด้านความปลอดภัย | ลูกโซ่แม่เหล็กไฟฟ้า, ไฟเตือน |
| การจัดการอำนาจ | การขยายรหัสผ่าน |
| ความปลอดภัยของเอ็กซ์เรย์ | <1μSv/h (ตรงตามมาตรฐานสากลทั้งหมด) |
| * ข้อมูลจำเพาะอาจเปลี่ยนแปลงได้โดยไม่ต้องแจ้งให้ทราบ เครื่องหมายการค้าทั้งหมดเป็นทรัพย์สินของผู้ผลิตระบบ | |
เครื่องเอ็กซ์เรย์นี้ออกแบบมาเพื่อให้ภาพเอ็กซ์เรย์ความละเอียดสูงสำหรับอุตสาหกรรมอิเล็กทรอนิกส์ระบบเอนกประสงค์นี้มีประสิทธิภาพสำหรับการใช้งานจำนวนมากในกระบวนการผลิต PCBซึ่งรวมถึง BGA, CSP, QFN, ชิปพลิก, COB และส่วนประกอบ SMT ต่างๆเป็นเครื่องมือสนับสนุนที่มีประสิทธิภาพสำหรับการพัฒนากระบวนการ การตรวจสอบกระบวนการ และการปรับแต่งการดำเนินการทำงานซ้ำด้วยอินเทอร์เฟซซอฟต์แวร์ที่ทรงพลังและใช้งานง่าย เอ็กซ์เรย์จึงสามารถตอบสนองความต้องการของโรงงานขนาดเล็กและขนาดใหญ่ได้
ฟังก์ชั่นและคุณสมบัติ
ภาพการตรวจสอบ
แอปพลิเคชัน
ใช้กันอย่างแพร่หลายสำหรับ BGA, CSP, Flip Chip, LED, ฟิวส์, ไดโอด, PCB, เซมิคอนดักเตอร์, อุตสาหกรรมแบตเตอรี่, ขนาดเล็ก
การหล่อโลหะ โมดูลตัวเชื่อมต่ออิเล็กทรอนิกส์ สายเคเบิล ส่วนประกอบการบินและอวกาศ อุตสาหกรรมไฟฟ้าโซลาร์เซลล์ ฯลฯ
