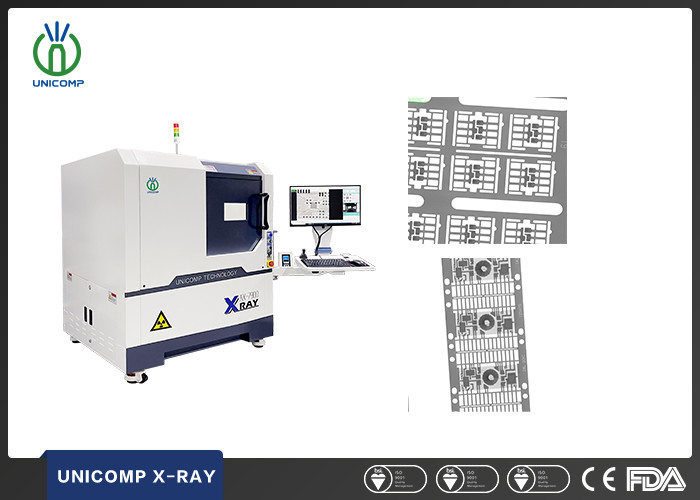

อิเล็กทรอนิกส์ X Ray เครื่องควบคุมแม่นยํา CNC การเขียนโปรแกรมสําหรับการตรวจหาอาการบกพร่องของชิปเซ็ต
คุณสมบัติพื้นฐาน
สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
UNICOMP
การรับรอง:
CE, FDA
หมายเลขรุ่น:
AX7900
การซื้อขายอสังหาริมทรัพย์
ปริมาณการสั่งซื้อขั้นต่ำ:
1 ชุด
ราคา:
can negotiate
เงื่อนไขการชำระเงิน:
ที/ที,แอล/C
ความสามารถในการจัดหา:
300 ชุดต่อเดือน
สรุปผลิตภัณฑ์
การตรวจสอบคุณภาพชุดสายไฟ AX7900 อุปกรณ์เอกซเรย์ Unicomp คำอธิบายเครื่องเอกซเรย์ IC รุ่น AX7900: หลอดเอกซเรย์ 90KV 5μm, ตัวตรวจจับ FPD. เวิร์กสเตชันอเนกประสงค์, การเคลื่อนที่หลายแกน XY มาตรฐานพร้อมการเอียง ±60° (อุปกรณ์เสริม). การเคลื่อนที่แกน Z สำหรับหลอดเอกซเรย์ & FPD เพื่อเพิ่ม/ลดกำลังขยาย/FOV. ระ...
รายละเอียดสินค้า
เน้น:
เครื่องควบคุมอิเล็กทรอนิกส์แม่น X Ray
,เครื่องกําหนดการอิเล็กทรอนิกส์ CNC เครื่อง X Ray
,อิเล็กทรอนิกส์ เครื่อง X Ray สําหรับชิปเซ็ต
Name:
อุปกรณ์ตรวจสอบเอ็กซ์เรย์ Unicomp
Application:
SMT, EMS, BGA, อิเล็กทรอนิกส์, CSP , LED , Flip Chip , เซมิคอนดักเตอร์
Tube Voltage:
80KV/90KV
Industry:
อุตสาหกรรมอิเล็กทรอนิกส์
Size:
1215(ย)x1325(ก)x1700(ส)มม
X-Ray Leakage:
< 1uSv/ชม
Weight:
1240กก
Power Consumption:
0.8kw
รายละเอียดสินค้า

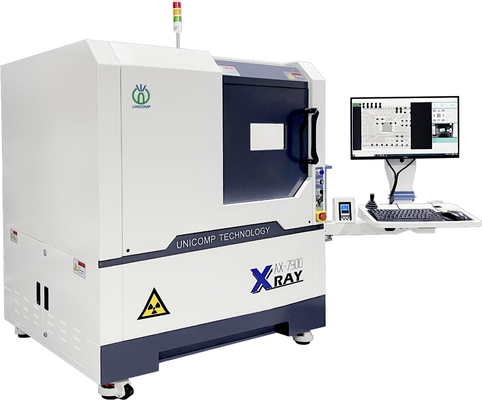

การตรวจสอบคุณภาพชุดสายไฟ AX7900 อุปกรณ์เอกซเรย์ Unicomp
คำอธิบายเครื่องเอกซเรย์ IC รุ่น AX7900:
หลอดเอกซเรย์ 90KV 5μm, ตัวตรวจจับ FPD. เวิร์กสเตชันอเนกประสงค์, การเคลื่อนที่หลายแกน XY มาตรฐานพร้อมการเอียง ±60° (อุปกรณ์เสริม). การเคลื่อนที่แกน Z สำหรับหลอดเอกซเรย์ & FPD เพื่อเพิ่ม/ลดกำลังขยาย/FOV. ระบบกำหนดตำแหน่งจุดเป้าหมายที่สะดวก. ระบบประมวลผลภาพ DXI อเนกประสงค์พร้อมการตั้งโปรแกรม XY สำหรับกิจวัตรการตรวจสอบภาพหลายภาพ. พื้นที่โหลดสูงสุด 600 มม. x 520 มม., พื้นที่ตรวจจับสูงสุด 505 x 440 มม., พร้อมกำลังขยายทางเรขาคณิตประมาณ 52X.
การใช้งานเครื่องเอกซเรย์ IC รุ่น AX7900:
- การตรวจสอบ LED, SMT, BGA, CSP, Flip Chip.
- เซมิคอนดักเตอร์, ส่วนประกอบบรรจุภัณฑ์, อุตสาหกรรมแบตเตอรี่.
- ส่วนประกอบอิเล็กทรอนิกส์, ชิ้นส่วนรถยนต์, อุตสาหกรรมเซลล์แสงอาทิตย์.
- การหล่อขึ้นรูปด้วยอลูมิเนียม, การขึ้นรูปพลาสติก.
- เซรามิก, อุตสาหกรรมพิเศษอื่นๆ
คุณสมบัติของเครื่องเอกซเรย์ IC รุ่น AX7900:
- หลอดเอกซเรย์ 90KV 5μm, ตัวตรวจจับ FPD.
- เวิร์กสเตชันอเนกประสงค์, การเคลื่อนที่หลายแกน X-Y. การเคลื่อนที่แบบ "Arc" ±60° (อุปกรณ์เสริม).
- การควบคุมการเคลื่อนที่รวมถึงการเคลื่อนที่ของโต๊ะ X/Y บวกกับการเคลื่อนที่ของหลอดและตัวตรวจจับแกน Z, การเอียง ±60° (อุปกรณ์เสริม).
- ระบบประมวลผลภาพ DXI อเนกประสงค์.
- ฟังก์ชันการตั้งโปรแกรม X/Y สำหรับกิจวัตรการตรวจสอบภาพหลายภาพ
- พื้นที่โหลดสูงสุด 600 มม. x 520 มม., พื้นที่ตรวจจับสูงสุด 505 มม. x 440 มม., พร้อมกำลังขยายทางเรขาคณิตประมาณ 52X.
- การวัดช่องว่าง/พื้นที่ BGA อัตโนมัติพร้อมการสร้างรายงาน.
ข้อมูลจำเพาะทางเทคนิคของ AX7900
| รายการ | คำจำกัดความ | ข้อมูลจำเพาะ |
| พารามิเตอร์ระบบ | ขนาด | 1215(ยาว)x1325(กว้าง)x1700(สูง)มม. |
| น้ำหนัก | 1240 กก. | |
| กำลังไฟ | 220AC/50Hz | |
| การใช้พลังงาน | 0.8 กิโลวัตต์ | |
| หลอดเอกซเรย์ | ประเภท | ปิด |
| แรงดันไฟฟ้าสูงสุด | 90 กิโลโวลต์ | |
| กำลังไฟสูงสุด | 8 วัตต์ | |
| ขนาดจุด | 5 μm | |
| ระบบเอกซเรย์ | ตัวเพิ่มสัญญาณ | FPD |
| จอภาพ | 24 นิ้ว LCD | |
| กำลังขยายทางเรขาคณิต | 52X | |
| พื้นที่ตรวจจับ | ขนาดโหลดสูงสุด | 600 มม. x 520 มม. |
| พื้นที่ตรวจสอบสูงสุด | 505 มม. x 440 มม. | |
| การรั่วไหลของรังสีเอกซเรย์ | <1 μSv/h | |

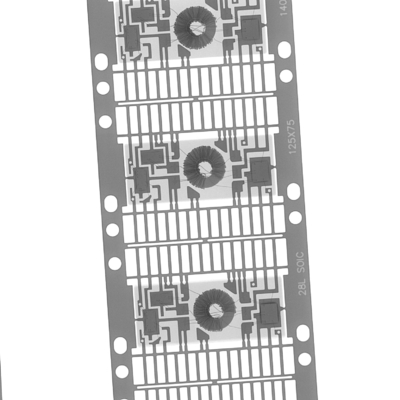

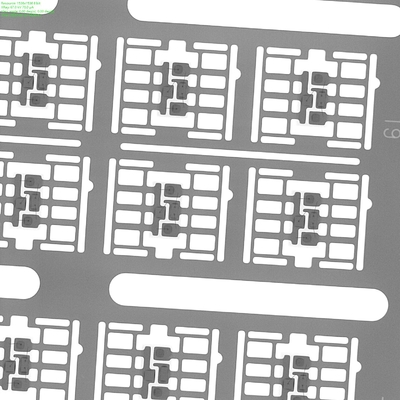

ภาพการตรวจสอบของเครื่องเอกซเรย์ IC รุ่น AX7900:
