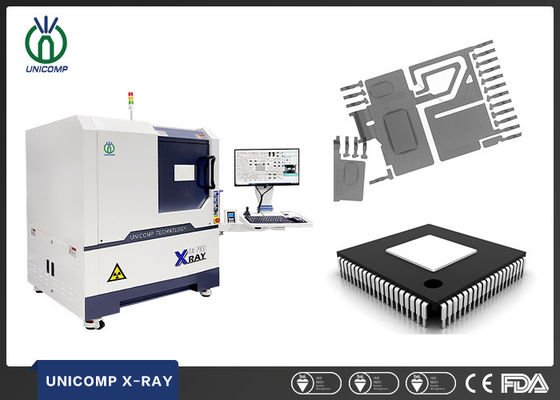

เครื่อง X Ray Unicomp AX7900 สําหรับ EMS SMT PCBA BGA QFN CSP
คุณสมบัติพื้นฐาน
สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
Unicomp
การรับรอง:
CE, FDA
หมายเลขรุ่น:
AX7900
การซื้อขายอสังหาริมทรัพย์
ปริมาณการสั่งซื้อขั้นต่ำ:
1 ชุด
ราคา:
can negotiate
เงื่อนไขการชำระเงิน:
แอล/C,ที/ที
ความสามารถในการจัดหา:
300 ชิ้นต่อเดือน
สรุปผลิตภัณฑ์
เครื่องฉาก X ของ Unicomp AX7900 สําหรับ EMS SMT PCBA BGA QFN CSP คําอธิบาย: ท่อรังสีเอ็กซ์ขนาด 90KV 5μm เครื่องตรวจจับ FPD สถานที่ทํางานหลายฟังก์ชัน, มาตรฐานการเคลื่อนไหวหลายแกน XY กับการเคลื่อนไหวอ้อม ± 60 ° (ตามเลือก)การเคลื่อนไหวแกน Z สําหรับท่อ X-ray และ FPD เพื่อเพิ่ม/ลดการขยาย/FOVระบบตั้งตําแห...
รายละเอียดสินค้า
เน้น:
pcb เครื่อง depaneling
,pcb อุปกรณ์ depaneling
Name:
เครื่องเอ็กซเรย์ตรวจสอบสิ่งปลอมปน Unicomp
Application:
SMT, EMS, BGA, อิเล็กทรอนิกส์, CSP , LED , Flip Chip , เซมิคอนดักเตอร์
Voltage:
90kV
Detector:
เครื่องตรวจจับจอแบน (FPD)
Pixel Size:
84μm
FeatuFocus Spot Sizeres:
5μm
X-Ray Safety:
<1μSv/h (ตรงตามมาตรฐานสากลทั้งหมด)
รายละเอียดสินค้า
เครื่องฉาก X ของ Unicomp AX7900 สําหรับ EMS SMT PCBA BGA QFN CSP
คําอธิบาย:
ท่อรังสีเอ็กซ์ขนาด 90KV 5μm เครื่องตรวจจับ FPD สถานที่ทํางานหลายฟังก์ชัน, มาตรฐานการเคลื่อนไหวหลายแกน XY กับการเคลื่อนไหวอ้อม ± 60 ° (ตามเลือก)การเคลื่อนไหวแกน Z สําหรับท่อ X-ray และ FPD เพื่อเพิ่ม/ลดการขยาย/FOVระบบตั้งตําแหน่งจุดเป้าหมายที่เหมาะสม ระบบประมวลภาพ DXI ที่มีหลายฟังก์ชัน พร้อมโปรแกรม XY สําหรับการตรวจสอบภาพหลายครั้ง พื้นที่บรรทุกสูงสุด 420mm x 420mmพื้นที่ตรวจสอบ 380 x 380mm, ด้วยระบบการขยายขนาด ~ 300X
ลักษณะ:
90KV 5μm ท่อ X-ray เครื่องตรวจจับ FPD
สถานที่ทํางานหลายฟังก์ชัน, การเคลื่อนไหวหลายแกน X-Y. การเคลื่อนไหว ± 60 ° "Arc" ((ตัวเลือก)
การควบคุมการเคลื่อนไหวประกอบด้วย: การเคลื่อนไหวตาราง X/Y บวกการเคลื่อนไหวของท่อและตัวตรวจจับแกน Z, การเคลื่อนไหวการชัน ± 60° (ตามต้องการ)
ระบบประมวลภาพ DXI หลายฟังก์ชัน
ฟังก์ชันการเขียนโปรแกรม X/Y สําหรับการตรวจสอบภาพหลายครั้ง
พื้นที่บรรจุสูงสุด 420mm x 420mm พื้นที่ตรวจจับสูงสุด 380 x 380mm ด้วยการปรับขนาดระบบ ~ 300X
BGA void/area การวัดอัตโนมัติบวกการสร้างรายงาน
การใช้งาน:
LED, SMT, BGA, CSP, การตรวจสอบชิปพลิก
โครงการครึ่งตัวประกอบการบรรจุภัณฑ์ อุตสาหกรรมแบตเตอรี่
ส่วนประกอบอิเล็กทรอนิกส์ ชิ้นส่วนรถยนต์ อุตสาหกรรมไฟฟ้าไฟฟ้า
อลูมิเนียม ทิมทิม, พลาสติกการพิมพ์.
เซรามิค อุตสาหกรรมพิเศษอื่น ๆ
รายละเอียด:
| สรุประบบ | |
| รอยเท้า | 1200 ((W) × 1285 ((D) × 1700 ((H) มม. |
| น้ําหนักของเครื่อง | 1235 kg |
| พลังงาน | 220V±10% 50Hz/60Hz 4A |
| การบริโภคพลังงาน | 0.8kW |
| หลอดรังสี | |
| ประเภทหลอด | ประทับ |
| พลังงานสูงสุด | 8W |
| โวลเตชั่น | 90kV |
| ขนาดจุดโฟกัส | 5μm |
| ระบบถ่ายภาพ | |
| เครื่องตรวจจับ | เครื่องตรวจจับแผ่นเรียบ (FPD) |
| ขนาดพิกเซล | 84μm |
| พื้นที่ตรวจสอบ | 129*129 มม. |
| อัตราเฟรม | 30fps |
| พิกเซลเมทริกซ์ | 1536*1536 |
| การขยายขนาดทางกณิตศาสตร์ | 52X |
| โปรแกรม | |
| การวัดด้วยตัวเอง | BGA การผสมผสานช่องว่าง การวัดอัตโนมัติและข้อมูลสนับสนุน / การออกแบบกราฟฟิก |
| เครื่องมือวัดหลายเครื่อง | การสนับสนุนการวัดระยะทาง มุม กว้าง โพลิกอน อัตราการเติม PTH เป็นต้น |
| รูปแบบ CNC | การตรวจสอบ CNC ที่สามารถเขียนโปรแกรมได้ ใช้งานง่ายและเป็นมิตรกับผู้ใช้ |
| การแสดงในเวลาจริง | การแสดงข้อมูลการทํางานในเวลาจริงของแรงดัน, กระแส, มุม, วันที่, เป็นต้น |
| การเดินเรือ | ระบบตั้งตําแหน่งจุดเป้าหมายที่เหมาะสม |
| ระบบควบคุมการเคลื่อนไหว | |
| การควบคุมการเคลื่อนไหว | โจสติก คีย์พาด์ และหนู |
| พื้นที่บรรทุกสูงสุด | 600*520 มิลลิเมตร |
| พื้นที่ตรวจสอบสูงสุด | 505*440 มิลลิเมตร |
| ความชันและการหมุน | ± 25° |
| PC อุตสาหกรรม | |
| มอนิเตอร์ | 24 ช่อง HD Display |
| ระบบปฏิบัติการ | Windows 11 64 บิต |
| แฮร์ดดิสก์ | 1TB |
| แรม | 16GB |
| รูปแบบ CPU | เครื่องประมวลผล Intel i7 |
| ลักษณะอื่น ๆ | |
| ประหยัดพลังงาน | รังสีอัตโนมัติปิดเมื่อมันไม่ได้ทํางานมากกว่า 5 นาที |
| ความ ปลอดภัย จาก รังสี X | < 1μSv/h (ตอบสนองกับมาตรฐานสากล) |
| การบริหารองค์กร | ระบบการจัดการรหัสนิ้วมือ และรองรับรหัสผ่าน |
| การดําเนินงานด้านความปลอดภัย | อิเล็กทรอมักเนติก อินเตอร์ล็อค ไฟเตือน และ ติดตามการรั่วไหลของรังสีในเวลาจริง |
| * รายละเอียดสามารถเปลี่ยนแปลงได้โดยไม่ต้องแจ้งทุกเครื่องหมายทราม์เป็นทรัพย์สินของผู้ผลิตระบบ | |
