อุปกรณ์ตรวจสอบเอ็กซ์เรย์สำหรับ PCB ที่ใช้พลังงาน 0.8KW 1215 L x1325 W x1700 H mm
คุณสมบัติพื้นฐาน
สถานที่กำเนิด:
จีน
ชื่อแบรนด์:
UNICOMP
การรับรอง:
CE, FDA
หมายเลขรุ่น:
AX7900
การซื้อขายอสังหาริมทรัพย์
ปริมาณการสั่งซื้อขั้นต่ำ:
1 ชุด
ราคา:
can negotiate
เงื่อนไขการชำระเงิน:
ที/ที,แอล/C
ความสามารถในการจัดหา:
300 ชุดต่อเดือน
สรุปผลิตภัณฑ์
อุปกรณ์ตรวจสอบรังสีเอ็กซ์เรย์สําหรับอิเล็กทรอนิกส์ คําอธิบายของเครื่อง IC X Ray AX7900: It is broadly utilized in a variety of fields including BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, Semiconductor, Battery Manufacturing, Small Metal Casting, Electronic Connector Modules, Cables, และยังมีหลายสาข...
รายละเอียดสินค้า
เน้น:
1อุปกรณ์ตรวจสอบรังสี 0.0KW
,อุปกรณ์ตรวจฉาก X สําหรับ PCB
,อุปกรณ์ตรวจสอบเอ็กซ์เรย์ PCB
Name:
เครื่องเอ็กซเรย์ตรวจสอบสิ่งปลอมปน Unicomp
Industry:
อุตสาหกรรมอิเล็กทรอนิกส์
Size:
1215(ย)x1325(ก)x1700(ส)มม
X-Ray Leakage:
< 1uSv/ชม
Weight:
1240กก
Power Consumption:
0.8kw
รายละเอียดสินค้า
อุปกรณ์ตรวจสอบรังสีเอ็กซ์เรย์สําหรับอิเล็กทรอนิกส์
คําอธิบายของเครื่อง IC X Ray AX7900:
It is broadly utilized in a variety of fields including BGA, CSP, Flip Chip, LED, Fuse, Diode, PCB, Semiconductor, Battery Manufacturing, Small Metal Casting, Electronic Connector Modules, Cables, และยังมีหลายสาขาที่ใช้งานได้อย่างแพร่หลายส่วนประกอบเครื่องบินอวกาศอุตสาหกรรมไฟฟ้าโฟตวาลต้า
การใช้งานของเครื่อง Xray IC AX7900:
- ตารางตรวจสอบขนาดใหญ่ เลเซอร์ Pinpointing สําหรับการตั้งตําแหน่งแม่นยํา
- ความสามารถในการควบคุมแม่นยํา การวางโปรแกรม CNC การปรับตําแหน่งอัตโนมัติ
- FPD Tilt ปรับได้ ± 25 องศา
- ระบบเชื่อมต่อไฟฟ้าแม่เหล็กปลอดภัย
- ระบบควบคุมการเข้าถึงที่ใช้ลายนิ้วมือ
- การตรวจจับระดับรังสีในเวลาจริง
คุณสมบัติของเครื่อง Xray IC AX7900
- 90KV 5μm ท่อ X-ray เครื่องตรวจจับ FPD
- สถานที่ทํางานหลายฟังก์ชัน, การเคลื่อนไหวหลายแกน X-Y. การเคลื่อนไหว ± 60 ° "Arc" ((ตัวเลือก)
- การควบคุมการเคลื่อนไหวประกอบด้วยการเคลื่อนไหวของตาราง X/Y บวกการเคลื่อนไหวของท่อและตัวตรวจจับแกน Z, การเคลื่อนไหวการโน้ม ± 60° (ตามต้องการ)
- ระบบประมวลภาพ DXI หลายฟังก์ชัน
- ฟังก์ชันการเขียนโปรแกรม X/Y สําหรับการตรวจสอบภาพหลายครั้ง
- พื้นที่บรรทุกสูงสุด 600 mm x 520 mm พื้นที่ตรวจจับสูงสุด 505 x 440 mm, ด้วยการปรับขนาดทางกณิตศาสตร์ ~ 52X
- BGA void/area การวัดอัตโนมัติบวกการสร้างรายงาน
รายละเอียดเทคนิคของ AX7900
| รายการ | คํานิยาม | รายละเอียด |
| ปริมาตรระบบ | ขนาด | 1215 ((L) x1325 ((W) x1700 ((H) มม. |
| น้ําหนัก | 1240 กก. | |
| พลัง |
AC 220V, 50/60Hz
|
|
| การบริโภคพลังงาน | 0.8kW | |
| ท่อรังสี | ประเภท |
ประทับ
|
| แม็กซ์.วอลเตจ |
90kV
|
|
| แรงสูงสุด |
8W
|
|
| ขนาดจุด | 84μm | |
| ระบบ X-ray | เครื่องกระตุ้น | FPD (Flat Panel Detector) เครื่องตรวจจับแผ่นพื้น |
| มอนิเตอร์ | 24 ∆LCD | |
| การขยายขนาดทางกณิตศาสตร์ | ||
| ภูมิภาคการตรวจพบ | ขนาดบรรทุกสูงสุด | 600 มิลลิเมตร x 520 มิลลิเมตร |
| Max.Inspection Area พื้นที่ตรวจสอบ | 505 มิลลิเมตร x 440 มิลลิเมตร | |
| การรั่วไหลของรังสี X | < 1μSv/h | |

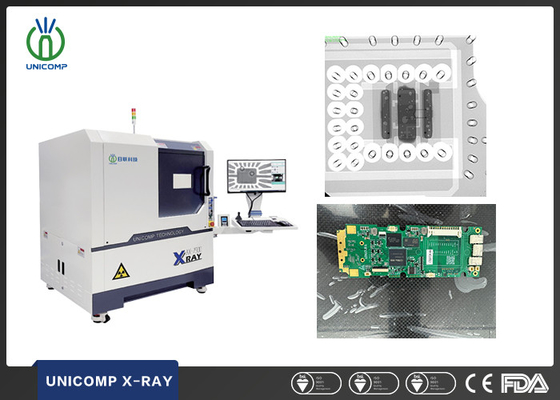

ภาพของเครื่อง X-ray IC AX7900
