รายละเอียดสินค้า:
การชำระเงิน:
|
ชื่อ: | เครื่องเอ็กซเรย์ตรวจสอบ | พิมพ์: | ปิด |
---|---|---|---|
เครื่องเพิ่มแรงดัน: | ปชป | การรั่วไหลของเอ็กซ์เรย์: | < 1uSv/ชม |
ความครอบคลุมของเอ็กซ์เรย์: | 48มม.x54มม | การใช้พลังงาน: | 0.5kW |
แสงสูง: | เครื่องเอ็กซเรย์ตั้งโต๊ะ,ระบบตรวจจับเอ็กซเรย์,เครื่องเอ็กซเรย์ตั้งโต๊ะแบบอิเล็กทรอนิกส์ |

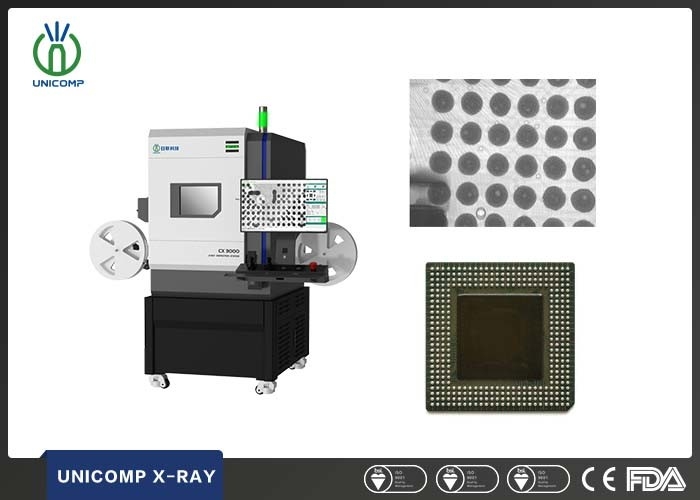

เครื่องวิเคราะห์ Benchtop X Ray สำหรับ PCB
ชิ้น | คำนิยาม | รายละเอียด |
พารามิเตอร์ของระบบ | ขนาด | 750 (L) x570 (W) x890 (H) มม |
น้ำหนัก | 300kg | |
อำนาจ | 220AC / 50Hz | |
การใช้พลังงาน | 0.5KW | |
หลอดรังสีเอกซ์ | ชนิด | ปิด |
Max.Voltage | 100kV | |
Max.Power | 200μA | |
ขนาด Spot | 5μm | |
เครื่องตรวจจับ | ยาล้างกระจกเพื่อให้หนาขึ้น | FPD |
ความคุ้มครองรังสีเอกซ์ | 48 มม. x 54 มม | |
มติ | 208Lp / ซม. | |
สถานีงาน | Max.Loading Size | 200 มม. x 200 มม |
พื้นที่ตรวจสอบสูงสุด | 200 มม. x 200 มม | |
มุมมองมุมเอียง | หลอดไฟหมุน 360 องศา (อุปกรณ์เสริม) | |
การรั่วไหลของรังสีเอกซ์ | <1μSv / ชั่วโมง |
X-ray ตรวจสอบคุณสมบัติ:
(1) ครอบคลุมความบกพร่องของกระบวนการถึง 97% ข้อบกพร่องที่ตรวจสอบ ได้แก่ : เพลทที่ว่างเปล่า, สะพาน, ปัญหาการขาดแคลนหม้อแปลง, ช่องว่าง, ส่วนประกอบที่ขาดหายไปและอื่น ๆ นอกจากนี้ยังสามารถตรวจสอบ BGA, CSP และอุปกรณ์เชื่อมประสานอื่น ๆ ได้โดยใช้ X-Ray
(2) ครอบคลุมการทดสอบที่สูงขึ้น สามารถตรวจสอบตำแหน่งด้วยตาเปล่าและไม่สามารถตรวจสอบการทดสอบออนไลน์ได้ เช่น PCBA ได้รับการตัดสินว่ามีข้อผิดพลาดซึ่งอาจเป็นอันตรายได้เนื่องจาก PCB สามารถตรวจสอบได้อย่างรวดเร็ว
(3) เวลาเตรียมการทดสอบลดลงอย่างมาก
(4) สามารถตรวจสอบวิธีการตรวจจับอื่น ๆ ไม่สามารถตรวจพบข้อบกพร่องได้อย่างน่าเชื่อถือเช่น: การบัดกรีการเชื่อมต่อรูอากาศและการขึ้นรูปที่ไม่ดีและอื่น ๆ
(5) แผ่นสองชั้นและแผ่นหลายชั้นเพียงหนึ่งเช็ค (มีฟังก์ชั่นชั้น)
(6) สามารถให้ข้อมูลการวัดที่เกี่ยวข้องซึ่งใช้ในการประเมินกระบวนการผลิต เช่นความหนาวางประสาน, ข้อต่อบัดกรีภายใต้จำนวนของการประสาน
บริการของเรา
1. การสอบถามของคุณจะได้รับการตอบกลับภายใน 12 ชั่วโมง
การผลิตแบบดั้งเดิมให้กับลูกค้าด้วยราคาที่แข่งขัน
3. เราให้การรับประกันหนึ่งปีการฝึกอบรมฟรีและการสนับสนุนเทคโนโลยีตลอดอายุการใช้งาน
4. เราสามารถจัดส่งสินค้าทางอากาศ DHL Fedex UPS และทางทะเล ฯลฯ สำหรับคุณและจะให้การติดตาม NO หลังการจัดส่ง
5. ทีมงานหลังการขายที่ผ่านการฝึกอบรมและผ่านการฝึกอบรมอย่างมืออาชีพเพื่อสนับสนุนคุณ
6. คู่มือจะบรรจุด้วยเครื่องจักร จะแสดงวิธีการใช้เครื่องจักรทีละขั้นตอน
7.Items จะจัดส่งเฉพาะหลังจากได้รับการชำระเงิน
ภาพการตรวจสอบ:
